Direct-die-kylning innebär att kylvätskan trycks direkt mot GPU-kislet, utan värmeledningspasta och utan det metallock som normalt sitter emellan. Temperaturskillnaden blir dramatisk. Entusiaster som byggt egna block till äldre kort har rapporterat lasttemperaturer runt 28 grader, alltså i praktiken bara några grader över vattnets temperatur. Priset är ett kylblock som ingen tillverkare säljer, ingen garanti kvar och en läckagerisk som kan sänka hela datorn på tio sekunder.
Två värmemotstånd försvinner när locket åker av
På ett vanligt grafikkort går värmen en omväg. Den lämnar kiselchippet, passerar ett lager värmeledningspasta eller lödmetall, går genom kortets metallock eller basplatta, passerar ytterligare ett lager pasta och landar först då i kylblockets kopparbotten. Varje övergång är ett värmemotstånd. Ju fler lager, desto större skillnad mellan vad sensorn i chippet mäter och vad vattnet faktiskt håller.

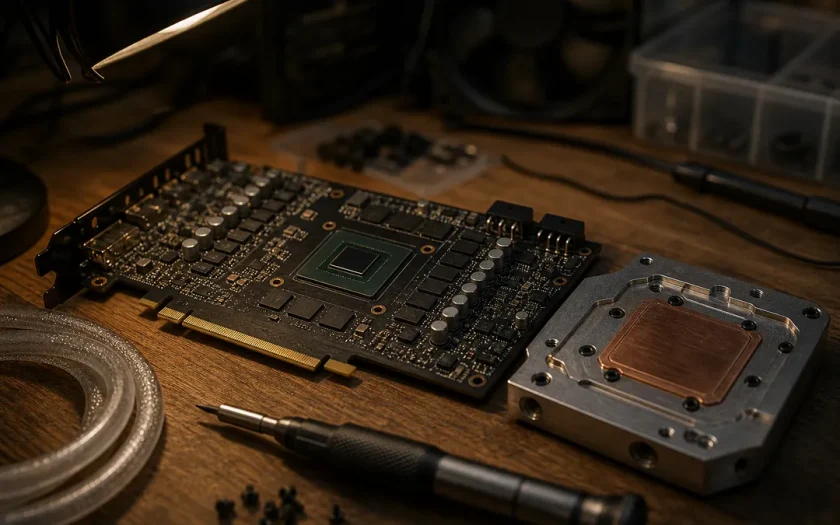

Direct-die kapar bort mellanleden. Ett block som tätar direkt mot kretskortet låter vätskan skölja över kiselytan, ofta via en tunn kanal eller en jetplatta som riktar strålen mot den hetaste zonen. Kvar finns i princip bara ett gränsskikt mellan kisel och vatten. Det är där de tvåsiffriga gradtalen kommer ifrån.
Termodynamiken bakom är inte kontroversiell. Forskning om kylning av elektronik och batterier vid bland annat KTH pekar åt samma håll: ju kortare väg mellan värmekälla och kylmedium, desto lägre temperaturgradient vid samma effekt. Skillnaden är att i ett labb sitter kylningen inbyggd från början. I ett vardagsrum sitter den på ett grafikkort som kostar mer än en månadshyra.
Ett kort på 30 grader håller boostfrekvensen stadigare än ett på 80
Siffrorna nedan är typiska storleksordningar för olika kylmetoder på ett grafikkort under full last. Exakta värden beror på chip, effektuttag, rumstemperatur och radiatorstorlek.
| Kylmetod | Typisk deltatemperatur mot omgivning | Ljudnivå | Garanti | Risk vid fel |
|---|---|---|---|---|
| Standard luftkylning | 45-55 °C över rumstemp | Hörbar under last | Intakt | Låg, kortet tystnar och strypar |
| Vattenblock på lock | 25-35 °C över rumstemp | Låg, pumpen hörs | Ofta bruten vid demontering | Läckage kan kortsluta komponenter |
| Direct-die-block | 10-20 °C över rumstemp | Låg, pumpen hörs | Borta | Läckage direkt över exponerat kisel, mekanisk sprickrisk |
| Direct-die med 3D-printat block | 10-20 °C över rumstemp | Låg | Borta | Allt ovan plus tätningsproblem i printat material |
Vinsten är alltså inte bara låga siffror i övervakningsprogrammet. Ett kort som ligger på 30 grader i stället för 80 håller sina boostfrekvenser stadigare, drar mindre läckström och slipper varva upp fläktarna. Nackdelen är att varje enskilt fel i konstruktionen slår mot ett chip som numera saknar skydd.
3D-printade block är prototypmaterial, inte slutprodukt
En 3D-printare löser problemet att ingen tillverkar direct-die-block till ditt specifika kort. Den skapar tre nya problem i stället.
FDM-printade delar är sällan täta utan efterbehandling. Skikten släpper igenom vätska under tryck, särskilt när materialet värms upp av samma vätska. Vanlig PLA mjuknar redan runt 60 grader, vilket är olyckligt i en komponent som ska sitta millimeter från något som utvecklar 250 watt.
PETG och ABS klarar mer men kräver tätning med epoxi eller lack för att hålla över tid. Resinprint ger tätare ytor men blir sprött och sprött är ett dåligt val på en detalj som skruvas fast med jämnt anläggningstryck mot ett kiselchip.
Tredje problemet är planhet. Ett kylblock måste ligga plant mot chippet, annars uppstår luftfickor och punktbelastning. Printade ytor kröker sig när de svalnar. De byggen som faktiskt fungerar kombinerar därför oftast ett printat hölje med en frästa eller svarvad kopparbotten, alltså plast för geometrin och metall för kontaktytan.
Läckaget är inte en olycka, det är ett räknat utfall
Alla som byggt den här typen av kylning i hemmiljö har läckt. Frågan är inte om utan när och hur mycket som var påslaget vid tillfället.
Ett läckage över exponerat kisel är värre än ett läckage på ett vanligt vattenblock. Vätskan hamnar direkt på kretskortet, mellan komponenter som sitter tätt och avjoniserat vatten är bara icke-ledande tills det löst upp tillräckligt mycket metall och flussmedelsrester. Då leder det. Standardrutinen är att trycktesta hela kretsen i ett dygn med enbart pumpen matad från en separat strömkälla, innan grafikkortet får någon spänning alls. Det momentet hoppar många över och det är där berättelserna om rökta kort börjar.
Mekaniskt finns en andra risk. Ett GPU-die utan skyddslock tål begränsat tryck och tål det bara jämnt fördelat. Drar du åt en skruv för hårt eller i fel ordning spricker hörnet på chippet och då finns ingen väg tillbaka. Det är ett irreversibelt fel utan ljud eller varning.
För privatpersoner är avkastningen låg
Ett modernt grafikkort strypar sig inte förrän runt 83-90 grader beroende på modell. Om ditt kort ligger på 70 grader under spel gör direct-die-kylning ingen mätbar skillnad för bildfrekvensen. Du köper tystnad och en siffra att visa upp, inte prestanda.
Vill du sänka temperaturen med rimlig insats finns tre steg som ger mest per krona: byt värmeledningspasta om kortet är några år gammalt, se till att chassit har genomströmning i stället för bara fläktar som blåser mot varandra och sätt en fläktkurva som prioriterar lägre temperatur framför tystnad under last. Det tar en timme och kostar ingen garanti.
Direct-die hör hemma hos den som tävlar i överklockning, den som redan har ett kort som ändå saknar garanti eller den som bygger för att bygget i sig är poängen. Har du hårdvaruintresset finns fler ingångar i vår genomgång av hur DRAM fungerar, där samma princip om värmeläckage dyker upp i en helt annan komponent eller i vår guide om vilken dator som passar dig.
FAQ
Försvinner garantin om jag tar bort kylaren på grafikkortet?
I praktiken ja. Vissa tillverkare accepterar byte till vattenblock om originalkylaren monteras tillbaka intakt men att avlägsna kortets lock eller basplatta för direct-die är ett ingrepp som ingen tillverkare täcker.
Går det att använda vanligt kranvatten i kretsen?
Nej. Kranvatten innehåller kalk och mineraler som fäller ut i kanaler och pump. Använd avjoniserat vatten med korrosionshämmare eller färdigblandad kylvätska avsedd för datorer.
Hur mycket lägre blir temperaturen med direct-die jämfört med ett vanligt vattenblock?
Storleksordningen är 10 till 20 grader lägre under last men spannet är stort. Vinsten är störst på chip med hög effekttäthet och på kort där originalkontakten mellan die och lock är dålig från början. På ett kort som redan går svalt blir skillnaden mindre eftersom radiatorns kapacitet blir den begränsande faktorn i stället för värmeövergången.
Är 3D-printad plast tillräckligt tätt för vattenkylning?
Inte utan efterbehandling. Printade delar behöver tätas med epoxi eller lack och trycktestas separat innan de kopplas in. De flesta fungerande bygg använder printad plast enbart till hölje och kanalgeometri, med en metallbotten mot chippet.
